相信很多讀者都對雪情有獨鐘，雪花（六分支冰晶結構）也許是自然界中晶體生長最美的例子。盡管雪花的形狀彼此不同，但它們都形成了高度對稱的六枝枝晶、板、棱柱和針狀結構。在形成過程中，雪花晶體的出現時依賴于水分子從過飽和氣相有序聚集到由分子相互作用主導的晶體面上，冰晶不斷長大最終形成雪花，人工降雪的實現實際上就是給大氣里面增加結晶核（例如碘化銀），或通過向云層上鋪撒干冰。雪花的六重對稱性源于冰晶格的六邊形排列，以及環境生長條件（包括溫度和濕度），其形態演變只是許多自然系統中發現的高度復雜晶體生長行為的一個典型例子，借鑒于自然的案例，在人工體系中以不同材料構建精細結構對于微納加工和功能材料等領域具有重要意義。


圖1 不同的雪花結晶形狀

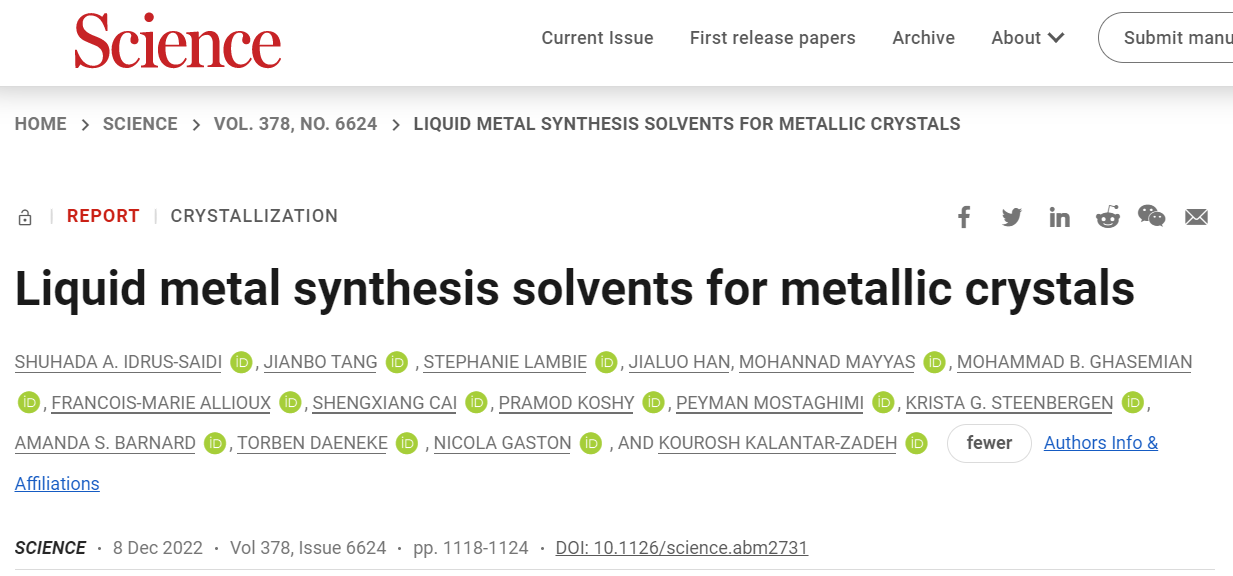

最近，受雪花晶體結構的啟發，來自新南威爾士大學的Kourosh  Kalantar-Zadeh教授團隊開發了一類液態金屬溶劑（液態Ga），可以將處于中性狀態的金屬原子溶劑化，從而避免金屬前體的還原，實現金屬雪花晶體的制備。通過結合電毛細管調制和真空過濾，他們實現了從液態Ga溶劑中有效地提取金屬晶體，使用二元鋅鎵（Zn-Ga）系統作為主要模型，制備了多種高度對稱的類似于六支雪花晶體的鋅結構，并發現溶質濃度、晶體生長時間、溫度和壓力與雪花狀晶體形態有關。此外，研究測試了數十種不同的金屬材料（Sn、Bi、Ag、Mn、Ni、Cu、Pt、Al等）用于該方法制備，證實了該方案用于制備具有多樣結構晶體的普適性。該研究內容以“Liquid metal synthesis solvents for metallic crystals”為題于2022年12月08日發表于國際頂級期刊《Science》。


1. 創新型研究內容
為建立雙元體系的晶體制備策略，研究首先使用Ga液態金屬作為反應介質合成了多種具有不同晶體形狀的金屬晶體。在制備上：溶質金屬首先在高溫（TH）下溶解在Ga溶劑中，在形成均勻的液態合金后將其冷卻至室溫（TL），從而使溶質金屬變得過飽和，并以類似雪花生成的結晶形式從液態金屬溶劑中沉淀出來，而Ga溶劑本身則由于過冷仍保持液態。在提取上：研究首先嘗試通過多孔尼龍濾膜（孔徑：20μm）過濾金屬膠體溶液，但由于液態Ga具有高表面張力，因而無法有效分離晶體。因此，研究者通過對NaOH溶液（1M）中的液態金屬施加+5V的電壓來打破表面張力，同時應用真空輔助過濾，成功實現了對晶體的高效分離。并且，根據金屬溶質的選擇、本征晶格結構和結晶動力學，研究可以通過調整生長條件來產生復雜而獨特的晶體形態。

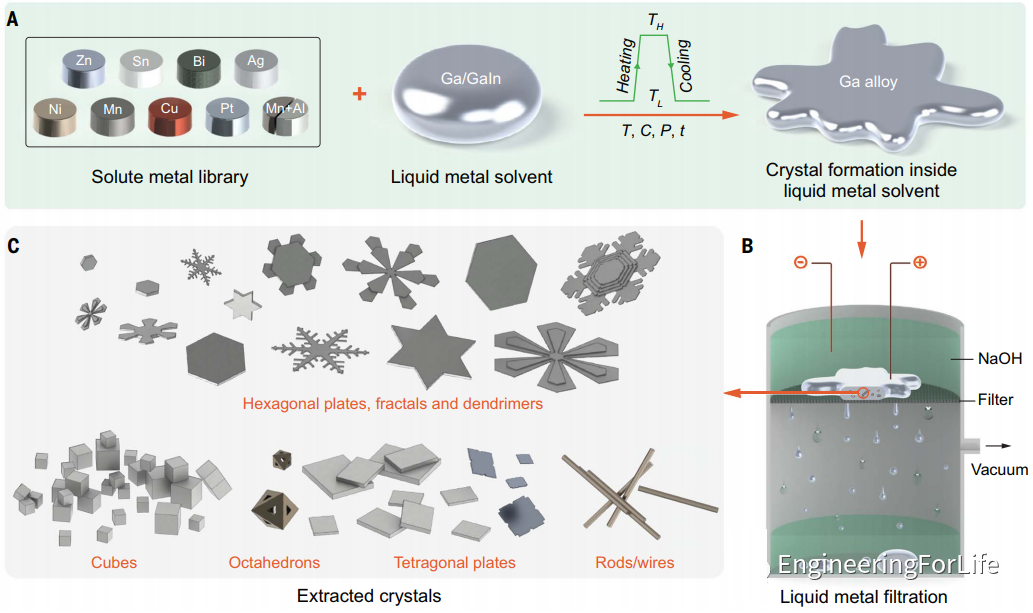

圖2 雪花晶體形成和提取策略的示意圖

通過表征，研究發現當Zn用作溶質時，液態Ga中產生的晶體非常類似雪花形態，因此他們開始考慮探究調節不同生長時間是否會形成不同形態的雪花晶體（x wt%的Zn和y wt%的Ga）。結果表明，改變生長條件（時間、溫度和壓力）會導致顯著的結構變化，從相同的Zn10Ga90樣品中提取的Zn晶體具有不同的結構，增加生長持續時間會形成更大的晶體，盡管形狀不同，但所有晶體都具有六重對稱性，研究認為這主要源于Zn的六角晶格結構。整個晶體的形成過程，對于Zn-Ga系統，在冷卻過程中首先形成六方Zn晶核，之后通過Zn原子從過飽和的液態金屬溶劑逐漸附著到不同的晶面上進行生長，其中，具有良好結構和順序的Zn（0001）晶面在晶體生長期間優先與液態Ga相互作用，形成板狀雪花結構。若將合金制備溫度提高到550°C則會產生一系列不同尺寸的更大的Zn晶體，并且12分支的Zn晶體更易生成。與12分支雪花晶體的形成類似，12分支Zn晶體主要是兩個重疊的六邊形晶種的疊加生長。

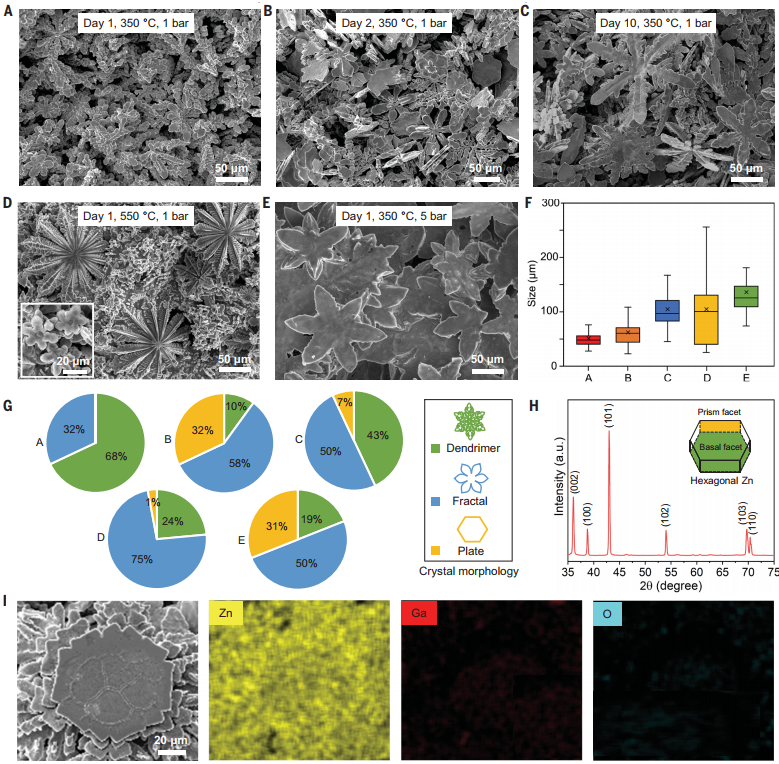

圖3 從液態Zn10Ga90合金中提取的Zn雪花晶體的表征

接下來，研究進一步詳細研究了生長時間和溶質濃度對Zn晶體形態和尺寸的影響，從而成功構建Zn-Ga系統的結構相圖。研究對第2天從不同Zn濃度體系中提取的晶體結構進行了表征，同時也類比了其他生長時間的組別，并且度在第1天、第2天和第10天生長所得到的Zn晶體的特征形狀和相對尺寸進行了系統總結，其中將Zn濃度的探索范圍設定為5 ~ 20 wt%（以350°C為初始溫度；壓力為環境壓力）。相圖分析結果表明，晶體形態結構的轉變由各向異性生長的趨勢所決定，六方板形和樹枝狀的聚合晶體結構分別具有最低和最高的各向異性。

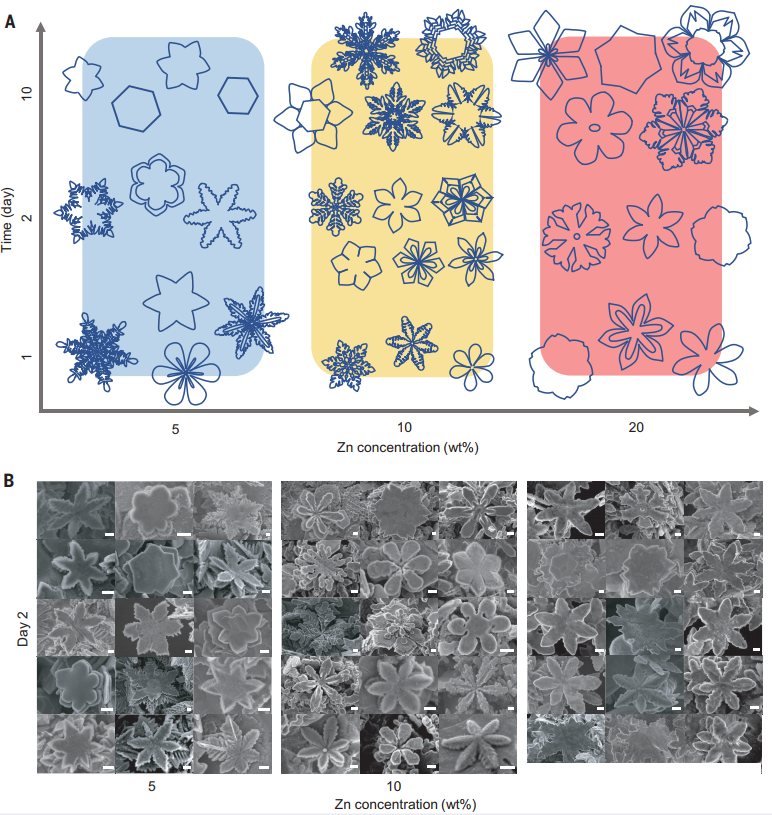

圖4 Zn雪花晶體的結構相圖

此外，為了驗證該研究方案的普適性，研究者們通過將用于Zn晶體生長的液態金屬溶劑從Ga改為Ga-銦（In）合金，進一步研究了晶體生成過程中的溶劑效應，發現在新的體系下同樣產生了相同的晶體類型（六邊形Zn晶體），但更著重于（001）晶面，這一結果主要歸因于在成核過程中溶質金屬的活化能降低，以及由于向Ga溶劑中添加了In，而使得在晶體生長過程中濃度勢壘降低，進而導致In比例越高則形成的晶體尺寸越大。作為一種獨特的金屬溶劑，液態Ga可以溶解周期表中的大多數金屬（盡管程度不同）。因此，研究進一步將該方法擴展到許多其他的溶質金屬，用于生長和提取不同組分的金屬晶體。研究對二元系Sn30Ga70、Bi2Ga98、Ag2Ga98，Mn2Ga98和Ni2Ga98以及三元系A(chǔ)l5Mn5Ga90分別進行了探究驗證（根據各自響應的相圖和溶解度來選擇濃度），成功證實了該方案的普適性。

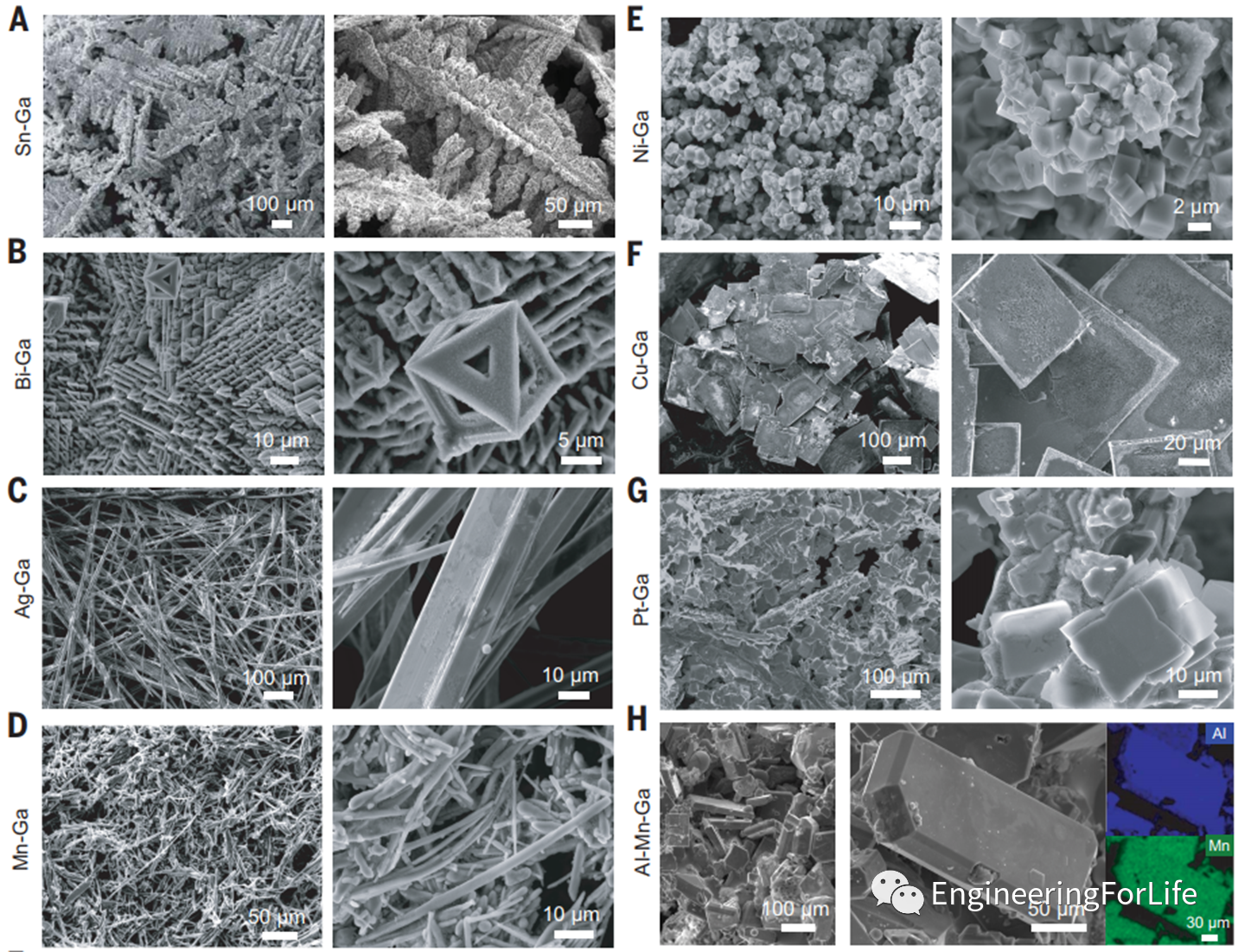

圖5 從除Zn-Ga以外的金屬-Ga系統形成和提取的金屬晶體

2. 總結與展望
金屬在高溫下可以很容易溶解在液態Ga中，并在冷卻時從溶液中沉淀出來。然而，一直以來，液態金屬的高表面張力使得提取這些晶體非常困難。這篇研究開發了一種在真空過濾時向液態金屬溶液施加電壓的提取方法，成功的實現了液態金屬中對晶體進行高效提取，且生成的晶體可以有復雜但有序的形態結構，并具備成分上的普適性，可以使用不同的金屬材料合成各種具有多樣精細結構的單金屬和多金屬晶體。尤其是，該方案可以在不改變晶體類型的情況下調整生長動力學，或者通過引入合適的元素來改變生成的晶體。并且，最終得到的材料可以對外加場或外界刺激產生依賴性響應，從而可以實現氣體傳感、壓電和光催化等功能性應用，若進一步優化和改進，有望拓寬和加大該方案在智能材料領域的應用。
