液態金屬相變熱沉（定制化）
液態金屬相變鰭片散熱器
產品簡介
低熔點金屬相變材料(LMPM PCMs)是近年來新興的一種高性能熱控材料，其作為熱管理材料具有遠優于傳統相變材料的熱控性能。利用低熔點金屬作為熱管理材料可制成相變熱沉, 亦即相變散熱器。一般而言，傳統相變熱控的散熱強度在1W/cm2量級，而低熔點金屬相變材料的使用遠遠打破了這一限制，可以緩沖100W/cm2持續時間1S)的超高熱流密度，達到抵抗超高熱流沖擊的目的。目前我司已研制出針對系列百瓦級及千瓦級加熱功率的相變散熱器。
產品特點
熱導率高：低熔點金屬相變材料熱導率高。金屬的熱導率比傳統相變材料大兩個數量級，使用低熔點金屬作為熱管理材料可以增加系統的傳熱性能，加快系統的熱響應速度，使系統產生的熱量更加快速的傳至散熱結構，從而防止系統發生過熱現象;
體積熔化焓大：低熔點金屬相變材料體積熔化焓大。金屬的體積熔化焓較傳統相變材料大兩到三倍，作為相變材料其蓄熱性能得到明顯提升，良好的蓄熱性能能夠?qū)ο到y(tǒng)承受的熱沖擊起到緩沖作用，同時還可以通過延長散熱時間來減少冷卻系統的熱負荷，從而簡化系統;
體積變化率?。旱腿埸c(diǎn)金屬相變材料體積變化率小。隨著功率器件熱流密度的不斷增加，面臨著利用體積更加小巧輕便的散熱系統散出更多熱量的難題，這就要求相變材料的儲能性能更高，金屬的體積變化率比傳統相變材料都小，這有利于提高熱控系統的穩定性、安全性以及系統的緊湊度。
運用領域
低熔點金屬相變散熱器具有很強的抗熱沖擊性能，其良好的熱緩沖性能能夠使器件很好地應對瞬間熱沖擊，當遇到熱沖擊時，相變材料自動吸收熱量并熔化，溫度幾乎保持恒定，從而使器件保持穩定的工作狀態而不發生過熱現象。金屬相變散熱器可單獨應用于熱控系統，也可以與其他形式的散熱器組合使用，形成多種復合散熱系統，其組合形式靈活多變，能滿足各種散熱需求。此類散熱器具有散熱迅速、體積小、性能穩定及可靠性高等優勢，是LED芯片、激光LD、激光器、IGBT模塊等各類功率器件冷卻的最佳選擇之一。

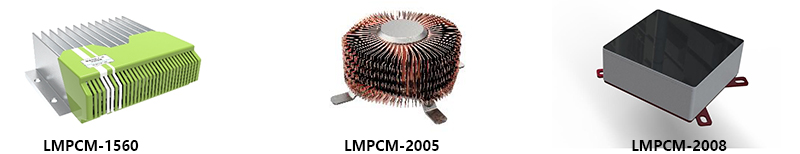

LMPCM-1560系列散熱器 性能參數
產品尺寸 150mm*100mm*60mm
重量 1850g
適用功率(W) ≤150W
熱流密度(W/cm2) ≤10W/cm2
相變材料質量 750g
相變材料質量潛熱(J/g) 40J/g
相變溫度(℃) 60±2℃
控溫范圍(℃) ≤85℃@Ambient 20℃
控溫時長 60min@150W
LMPCM-2005系列散熱器 性能參數
產品尺寸 124mm*124mm*73mm
重量 695g
適用功率(W) ≤200W
熱流密度(W/cm2) ≤10W/cm2
相變材料質量 163g
相變材料質量潛熱(J/g) 40J/g
相變溫度(℃) 60±2℃
控溫范圍(℃) ≤85℃@Ambient 20℃
控溫時長 5min@200W
LMPCM-2008系列散熱器 性能參數
產品尺寸 150mm*100mm*60mm
重量 1570g
適用功率(W) ≤200W
熱流密度(W/cm2) ≤10W/cm2
相變材料質量 970g
相變材料質量潛熱(J/g) 40J/g
相變溫度(℃) 60±2℃
控溫范圍(℃) ≤85℃@Ambient 20℃
控溫時長 8min@200W
液態金屬千瓦級相變散熱器
產品簡介
千瓦級相變散熱器系列產品，與熱管冷卻技術結合，采用高熱導率液態金屬作相變材料，具有大功率散熱、熱流密度高、響應熱沖擊速度快、功耗小、控溫精準、體積小、控溫時間長、自恢復時間短的特點，較傳統風冷、水冷散熱器體積縮小70%以上，能夠解決傳統超高功率、超高熱流密度散熱問題，在軍事國防、民用設備方面具有廣泛的應用前景，是新一代靈巧型大功率散熱器。
性能參數
產品尺寸 480mm*380mm*250mm
重量 11700g
適用功率(W) ≥1000W
相變材料質量 6860g
相變材料質量潛熱(J/g) 40J/g
相變溫度(℃) 60±2℃
控溫范圍(℃) ≤85℃@Ambient 20℃
控溫時長 5min@1000W
液態金屬相變散熱技術
技術簡介
液態金屬相變散熱是一種結構簡單、可靠性高的儲熱式散熱技術，適用于瞬態發熱、熱流密度高的功率器件的散熱，可單獨應用于激光、雷達、無人機等領域，也可配合其他散熱技術使用。液態金屬相變材料熱導率高、熔點可調，具有較好的抗熱沖擊和均熱能力，且體積潛熱高、體積膨脹率低，在受限空間的散熱場景中能夠大幅度提升控溫時長。
液態金屬材料特性
多相變點(熔點40-400℃范圍內可選)
體積潛熱高(200-550MJ/m3)
導熱率高(≥25W/mK)
體積膨脹率低(≤3%)
相變過程溫度漂移小
腔體式封裝，無氧化、泄漏風險
相變可逆性高
